Fibra ottica

Informazioni Tecniche

Le fibre ottiche sono filamenti di materiali vetrosi o polimerici, realizzati in modo da poter condurre al loro interno la luce, e che trovano importanti applicazioni in telecomunicazioni, diagnostica medica e illuminotecnica.

Funzionamento

Uno studio rigoroso della fisica delle fibre ottiche richiede concetti di ottica quantistica.

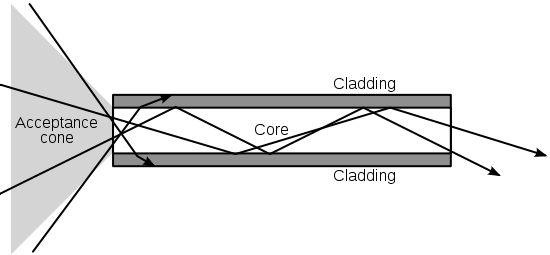

Usando un paragone di ottica classica, nelle fibre ottiche avviene un fenomeno di riflessione totale interna, per cui la discontinuità dell'indice di rifrazione tra i materiali del nucleo e del mantello intrappola la radiazione luminosa finché questa mantiene un angolo abbastanza radente, in pratica finché la fibra non compie curve troppo brusche.



Giunzioni e connettorizzazioni


Due tratti di fibra ottica dello stesso tipo possono essere giuntati mediante fusione, ottenendo un ottimo accoppiamento del core. Questa operazione è effettuata in modo semiautomatico mediante apparecchiature che allineano automaticamente i cladding o addirittura i core e controllano la fusione. Una giunzione ben eseguita comporta una attenuazione inferiore a 0,05 dB. Tipicamente le fibre ottiche in lunghi collegamenti sono giuntate in questo modo ogni 1-2 km.
Nell'uso pratico, un collegamento bidirezionale (ad esempio IEEE 802.3) ovvero full duplex viene realizzato utilizzando una coppia di fibre, una per ciascuna direzione. Le fibre ottiche sono collegate agli apparati di telecomunicazione (trasmettitore e ricevitore) mediante connettori che allineano meccanicamente il core della fibra rispettivamente con il laser e con il ricevitore. Un connettore comporta una attenuazione di circa 0,5 dB ed è molto sensibile alla polvere, per cui connettori e cavi inutilizzati vengono normalmente coperti per evitare infiltrazioni. Esistono diversi tipi di connettori, ad esempio SC, LC (in plastica, quadrati), ST (in metallo, tondi, con innesto a baionetta), FC (In metallo, tondi con innesto a vite), MTRJ (Di forma simile all'SC, ma leggermente più larghi e schiacciati).
I cavi in fibra vengono normalmente installati all'interno di impianti di cablaggio strutturato, attestandoli su pannelli di permutazione. Un collegamento comporta quindi l'uso di almeno due cavi di permuta (da ciascun apparato connesso al pannello di permutazione), e quindi di 4 connettori.
